Thermographie bâtiment

 Localisation des déficiences de l'enveloppe du bâtiment par thermographie infrarouge

Le diagnostic thermographique

La base de la thermographie c'est les rayonnements comme la lumière, les rayons X, les micro-ondes, etc...
En thermographie, on s'intéresse aux rayonnements situés dans l'infrarouge, notre oeil ne les voit pas. L'intervention se déroule en deux temps.

Sur site: la visite du bâtiment au cours de laquelle sont effectuées les mesures. L'opérateur « balaie » les pièces à l'aide de la caméra thermique. L'écran affiche les anomalies détectée. Deux clichés sont enregistrés : le premier est une image numérique classique qui va servir de repère. La seconde est une image infrarouge.La caméra alerte l'opérateur sur les zones à problème (pont thermique, étanchéité à l'air, humidité, etc.). Elle utilise une palette de couleurs pour représenter les zones pointées en fonction de leur température de surface.

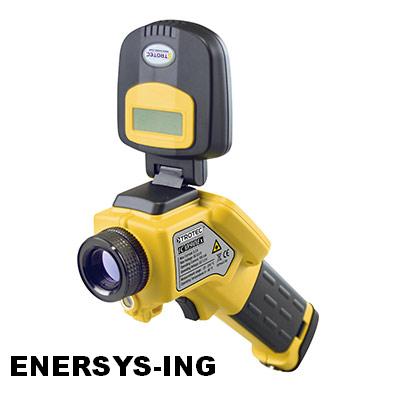

Trotec 80

  • La caméra utilisée correspond aux conditions posées par l'association suisse de thermographie (theCH)

  • Capteur puissant de 384 x 288  soit 110.592 points de mesure de température par image

  • Sensibilité thermique très élevée de 0,08°C

  • enersys est membre de l'association suisse de thermographie

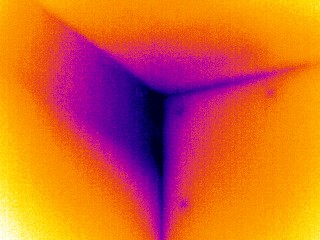

coin1

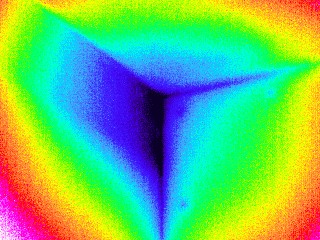

 coin2

                     1. palette de couleurs  acier                2. arc en ciel

        animation
diverses palettes de couleurs, interprétant les températures mesurées

Remarques
La thermographie ne peut se faire que tôt le matin et la température extérieure doit être inférieure à 5 degrés. Le bâtiment doit être chauffé normalement. La journée des prises thermographiques peuvent être réalisées depuis l'intérieur. Les conditions météorologiques sont déterminante pour une bonne qualité des thermogrammes.
